YDJ- 3KVA/50KV工频耐压试验装置

一、概述

YDJ- 3KVA/50KV工频耐压试验装置是根据机电部《工频耐压试验装置》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中的重要设备。

产品别称：超轻型试验变压器、轻型试验变压器、试验变压器、便携式试验变压器、

工频耐压试验装置、工频耐压测试仪

二、产品结构

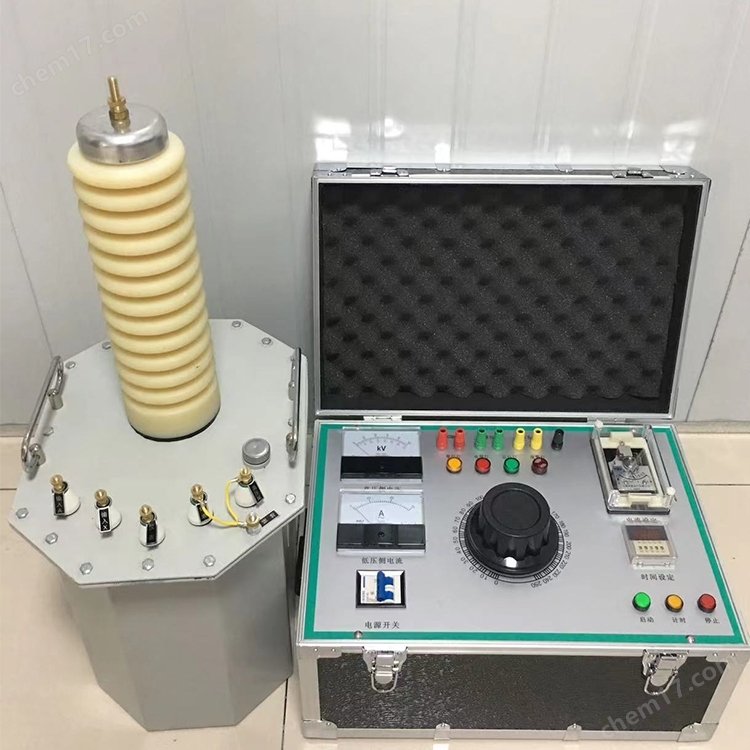

YDJ系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

图1：变压器外部结构示意图        图2：单台工频耐压试验装置内部结构图

  1-短路杆D             2-均压球            3-高压套管                  4-变压器提手

  5-油阀                     6~7-次压输入a、x                          8~9-测量端子E、F

  10-变压器外壳接地端           11-高压尾X                12-高压输出A

  13-高压硅堆                    14-变压器油                15-铁芯

  16-次低压绕组                    17-测量绕组                      18-二次高压绕组

在YDJ（G）工频耐压试验装置中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

三、工作原理

YDJ系列工频耐压试验装置为单相变压器，联结组I. I. 用工频220V（10kVA以上为380V）电源接入∕XC∕TC（为本公司生产的工频耐压试验装置专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YD（G）工频耐压试验装置的初组绕组，根据电磁感应原理，在工频耐压试验装置高压绕组可获得试验所需的高电压。

1、  单台YD（G）高压试验压器的工作原理图见图3

图3：单台YD（G）工频耐压试验装置原理图

2、  单台YDJ（G）工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

图4：单台YDJ（G）工频耐压试验装置原理图

图中：D – 短路杆                 VD – 高压硅堆

3、  三台工频耐压试验装置串级获得更高电压的结线原理见图5。串级工频耐压试验装置有很大的性，因为整个试验装置由几台单台工频耐压试验装置组成，单台工频耐压试验装置容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台工频耐压试验装置输出电压组合使用，又可分开成几套单台工频耐压试验装置单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元工频耐压试验装置中都有一个励磁绕组A1、C1和A2、C2。在职吧串级试验变器基本原理图中，低压电源加在工频耐压试验装置I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级工频耐压试验装置Ⅱ的初级绕组供电；第二级工频耐压试验装置Ⅱ的励磁绕组A2、C2给第三级工频耐压试验装置Ⅲ的初级绕组供电。第二级工频耐压试验装置Ⅱ和第三级工频耐压试验装置Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，工频耐压试验装置I的箱体是接地的。这样第一级、第二级、第三工频耐压试验装置对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
